Det finns ingen absolut "optimal lösning" för att anpassa högfrekvenskort. Rogers, PTFE och kolvätematerial har vart och ett tydliga anpassningsscenarier, och kärnvalslogiken är "frekvensbaserad prestanda, lagerbaserad process och batchbaserad kostnad". Att matcha med dina faktiska behov är den mest pålitliga lösningen.

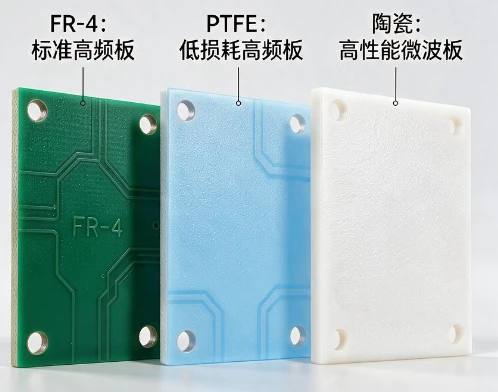

Horisontell jämförelse av kärnegenskaper hos tre typer av material
| Materialtyp | Kärnformel | Typiskt Dk-sortiment | Typiskt Df-intervall | Processkompatibilitet | Kostnadshierarki |
|---|---|---|---|---|---|
| Rogers mainstream-serie | Keramiskt fyllt kolväte/PTFE kompositsystem | 2.2~12.85 | 0.0004~0.004 | Kompatibel med FR-4 konventionell process, högt utbyte av flerskikts blandad pressning | övre mitten |
| Rent PTFE-material | Polytetrafluoretensubstrat | 2.0~2.2 | 0.0003~0.001 | Särskild förbehandling med plasma/natriumnaftalen krävs, vilket gör flerskiktslaminering svår | lång |
| Kolvätehartsmaterial | Kolvätekedja+keramiskt fyllt kompositsystem | 3.0~4.0 | 0.002~0.004 | Fullt kompatibel med FR-4 produktionslinje, stabil massproduktionsutbyte | låg |
Noggranna anpassningsscenarier för olika material
Rogers: Omfattande optimal lösning för universella högfrekventa scenarier inom 30 GHz
Det är för närvarande det mest använda högfrekventa materialet globalt, med dess kärnfördel att vara en perfekt balans mellan prestanda och process: representerat av kolväteserien RO4350B, fluktuerar Dk inom intervallet 3,66 ± 0,05, och Dk-ändringshastigheten är mindre än 0,05 ppm/grad i intervallet -50 grader till 150 grader. Det kan uppnå 8-16 lager blandat tryckdesign utan speciell bearbetningsutrustning, och utbytet kan nå över 95%.
Fullt kompatibel med 5G-basstationsförstärkare, 24GHz fordonsradar, konventionella RF-frontmoduler och andra scenarier, är det ett tillförlitligt val för de allra flesta anpassningsprojekt med medelhög till hög frekvens.
Ren PTFE: Prestandataket för scenarier för millimetervåg/ultra låga förluster
Den molekylära strukturen hos ren PTFE bestämmer att den har den lägsta polarisationsförlusten i branschen. I millimetervågsfrekvensbandet på 77GHz och högre, satellitkommunikation, militärfasad arrayradar och andra scenarier, är Df så låg som 0,0003, och signaldämpningen
kontrollförmågan överstiger vida andra material.
Men dess brister är också mycket framträdande: ytenergin är extremt låg, plasmamodifiering måste göras före hålmetallisering, lamineringsutbytet för flerskiktsskivor är endast 60% ~ 70%, och material- och bearbetningskostnaderna är 3 ~ 5 gånger högre än kolväteskivor. Den är endast lämplig för högvärdiga små batchprojekt där prestationsprioritet är mycket högre än kostnaden.
Kolväteharts: den tekniska optimala lösningen för massproduktion av medelhög och hög frekvens i stora kvantiteter
Designkonceptet för kolvätematerial är inte att "ersätta PTFE", utan att ge upp en del av den ultimata förlustprestandan, i utbyte mot full processkompatibilitet nära FR-4: ingen speciell förbehandling krävs, vanliga PCB-produktionslinjer kan producera stabilt, och utbytet av 8-lagers och högre högnivåskivor är mer än 30 % högre än 0 % av Rogers prestanda av PTFE, endast 6 % nivå.
I scenarier under 10 GHz med mindre stringenta förlustbudgetar, såsom höghastighetslänkar på företagsnivå, medelstora till låga fordonsradarantenner och storskaliga RF-moduler för konsumenter, kommer kostnadseffektiviteten med kolvätematerial att förstärkas fullt ut.
Slutlig urvalsbeslutslogik
Scenarier med nolltolerans för förlust, såsom frekvenser större än 30GHz, millimetervågsradar, satellitkommunikation, etc.: Välj direkt ren PTFE, prestandaprioritet;
Allmänna högfrekventa projekt med frekvenser från 10 till 30 GHz, som kräver flerlagers blandad spänning och strävar efter stabil leverans: välj Rogers kolväteserie, som heltäckande balanserar prestanda, avkastning och kostnad;
Frekvens<10GHz, mass production, cost sensitive data communication/consumer RF scenarios: Choose hydrocarbon resin materials for the strongest engineering feasibility.
