ATE -kort hänvisar till det tryckta kretskortet för automatisk testutrustning, som är kärnhårdvaran i halvledarchip -automatiseringstest. Det används för att ansluta det testade chipet med testinstrumentet, stödja funktionella, prestanda, parameter och tillförlitlighetstestning och se till att chipet uppfyller designstandarderna.
Applicering av ATE -brädet
ATE -kort (tryckta kretskort för automatisk testutrustning) har omfattande och kritiska tillämpningar i elektroniska enheter, genom flera steg som produktion, forskning och utveckling och underhåll. Vissa applikationsscenarier inkluderar flyg-, kommunikationsutrustning, medicinsk utrustning, bilelektronik och tillväxtområden som smarta hem, hjälpmedel och autonom körning.
Åt styrelsefunktionalitet
1. CHIP -testgränssnitt: ATE -kortet fungerar som ett fysiskt medium mellan DUT och testutrustningen, vilket ger elektrisk signalöverföring, mätning och kontrollgränssnitt, stödjande funktionstest, prestandatestning, parametertestning, feldetektering och tillförlitlighetstest.
2. Testmiljöanpassning: ATE -tavlan måste anpassas till olika typer av ATE -testmaskiner, inklusive sondkort (för tester på skivnivå), adapterskivor, lastbrädor (för efterpackningstest) och åldrande testbrädor (för långa - termiska tillförlitlighet av chips).
Tekniska egenskaper hos ATE -brädet
1. Hög densitet och komplexitet: Med utvecklingen av integrerade kretsar mot mindre och mer komplexa riktningar fortsätter antalet skikt på ATE -brädor att öka (för närvarande är den högsta bland kamrater 124 lager), brädet tjocklek är vanligtvis 4 - 10 mm, linjens bredd och avstånd fortsätter att krympa (så att under 3mil/3mil) och boten är bottning (fortsättningar (som är bottning (Pity (Piture (Piture (Pity (Piture (Piture (Pity (Pity (Pity (Pity (Pity (Pity (Pity (Piture (Piture (Piture (Piture (Pity (Pity (Piture Forts (som under 3 mil), och Piten) under 0,35 mm) för att uppfylla högdensitetstestkraven. Anta processerna för nedsänkningsguld, elektroplätering av tjockt guld och nickelpalladiumguld för att förbättra slitmotståndet och konduktiviteten hos lödkuddar.
2. Krav på hög precisionstillverkning: ATE -brädor har strikta krav för noggrannhet mellanläggare, borrning, borrnoggrannhet, tjocklek enhetlighet, kopparplätering och hartsplugghålsprocesser under hög tjocklek till diameterförhållanden för att säkerställa noggrannheten i testresultaten. Till exempel måste krigshastigheten kontrolleras inom 0,3%eller 0,2%, och vissa kunder kräver till och med en snedvridningsgrad på mindre än eller lika med 0,1%; Höjdskillnaden för lödkuddarna i BGA -området bör hållas inom 25um till 50um.
3. Signal Integrity Assurance and Performance Indicators: Ate -brädor måste strikt kontrollera impedansoleranser (såsom ± 5%), hög - frekvens och hög - hastighetsegenskaper (lågförlustmaterial), miljöspänningsmotstånd (såsom termisk cykeltest), stub längd (under 6mil eller till och med 0 eller till och med 0 -rest -pil. Minska signalreflektion och övergång och säkerställa stabil överföring av hög - frekvenssignaler.
4. På grund av hög teknisk komplexitet, svår process, höga precisionskrav och betydligt högre kostnader än vanliga kretskort; Och det måste levereras snabbt för att matcha framstegen med chipforskning och utveckling, med en snäv produktionscykel.
5. Specialprocess: involverar blandat tryck, steg, blind spår HDI, design av blinda begravda hål, multipelpressning, ryggborrning, elektrisk metall, hög tjocklek till diameterförhållande, blandad pressning, etc;
6. Specialmaterial: Epoxyhartssystem med högt TG (TG -värde på 180 grader), hög - Frekvens och hög - hastighet (såsom RO4350B, Ptfe, M6/M8 -klass), Högt tillförlitlighetsmaterial (såsom polyimid med TG -värde på 250 grad SH260, etc.), etc.
Fyra höjder, två specialiteter och en precision "hänvisar till höga lager, hög tjocklek till diameterförhållande, hög planhet, hög tillförlitlighet, specialprocesser, specialmaterial och fina kretsar
Applikationsscenarier av ATE -brädet
| Applikationsscenarier | Instruktioner | Produktfunktioner |
| Skivtestkort |
Sondkort används som en ATE -bräde för skivskärning Utför elektrisk testning och screening på enskilda chips innan du skär och förpackning Välj chips som uppfyller kraven för efterföljande förpackning. |
Egenskaper: Pitch of BGA på sondkortet är vanligtvis mellan 85-200 mikron, High End -produkter kommer att vara mellan 40 och 55 mikron. Dess fina kretsar ligger nära förpackningsunderlaget Om kretsen överskrider PCB -processens kapacitet måste ett förpackningsunderlag användas Testa MLO/MLC -adapterkortet för processen. Sondkort har platthet Höga krav bör krigsfrekvensen kontrolleras inom 0,1% ~ 0,3% i BGA -området Höjdskillnaden för lödkuddarna i domänen bör hållas inom 50 mikron (2 miljoner), med strängare krav Nätet kräver ett intervall på 25-28 mikrometer (1 mil) eller mindre. |
| Interposer, även känd som MLO, är en adaptertavla |
De viktigaste komponenterna i ATE -testsystemet används främst för att lösa problem På grund av otillräcklig processförmåga för kretskortet under åtstestning, eller Signalöverföringsproblem orsakade av gränssnittsmatchning i ATE Spelar rollen som en "bro" vid testning. |
Högdensitetsinkonditionering med extremt hög linje precision, med linjebredd och avstånd som vanligtvis når mikro Mätnivå, säkerställa stabiliteten och tillförlitligheten för signalöverföring. Guide för materialval Låg förlust och dielektriska material med hög stabilitet används ofta för att säkerställa signalöverföring Kvaliteten. Samtidigt används avancerade tillverkningstekniker som laserborrning och elektrisk borrning Plätering säkerställer att adapterkortets prestanda och kvalitet uppfyller de höga kraven i ATE -testning Behaga. Tillförlitlighet måste uppfylla spänningstestkraven för chips i olika hårda miljöer På grund av den höga efterfrågan finns det en extremt hög efterfrågan på tillförlitlighet. Det finns strikta krav för planhet. Under tillverkningsprocessen används exakta bearbetnings- och testmetoder för att säkerställa överföring av adapter Styrelsens planhet uppfyller testkraven. |
| Testa negativt efter förpackning | Lastkort används för funktionell eller prestandatestning efter chipförpackning Testa för att säkerställa att chipet kan fungera korrekt i olika miljöer Gör det. För hög - hastighetsgränssnittschips måste lastkortet uppfylla strikta krav Impedanskrav för rutnät. |
Egenskaper: Antalet lager på lastkortet är vanligtvis över 30 och BGA -tonhöjd är vanligtvis På ett avstånd från 0,35 till 0,5 mm från borrhålet till ledare av mindre än 4 mil, görs parallella mätningar Testkanalen kan nå fyra webbplatser, 8 webbplatser till 16 webbplatser. Impedans toleranskrav ± 5%, resterande stubblängd under 6 mil, enhetlig beläggning och etsning Strikta krav ställs på sexuella och bakre borrprocessfunktioner. |
| Tillförlitlighet Verifiering Aging Test Board (BIB) |
Används för termisk cykling eller acceleration av förpackade chips Växla cykeltestning för att exponera tidiga felfel. detta Åt liknande brädor måste motstå länge - och upprepade högtemperaturcykler Miljöexponering, med extremt hög tillförlitlighet. |
Egenskaper: PCB -materialet i åldrande kort måste kunna motstå lång - och upprepad användning Utsätts för miljöer med hög temperatur har den extremt hög tillförlitlighet. Det finns en kundförfrågan 150 grader, öka atmosfärstrycket, öka fuktigheten, öka cykeltiderna, jordbävningsmotstånd Testat under strikta förhållanden och kan upprätthålla stabilitet under lång tid; |
Prestanda för Uniwell -kretsar i ATE -kortfältet

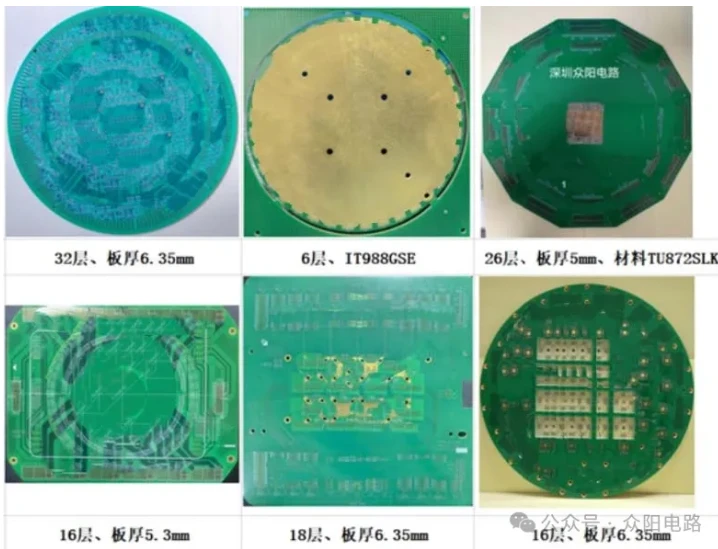

Uniwell Circuits -teamet, med mer än 20 års teknisk ansamling och expertis, har aktivt gått in i ATE -styrfältet för många år sedan genom att erkänna branschutvecklingstrender. Baserat på branschens egenskaper och kvalitets- och processkraven för segmenterade produkter har de investerat en stor mängd FoU -styrka, övervunnit svårigheter och riktade attacker mot olika tekniska fästningar. Nu har de blivit en nära partner för flera kunder inom ATE -styrfältet, vilket ger kunderna höga - kvalitet och snabba (30 lagerprov så snabbt som 120 timmar) FoU -provtjänster, vilket hjälper kunder att ta marknadsmöjligheter. Låt oss ta en titt på företagets åtta styrelsefunktioner och några provskärmar.

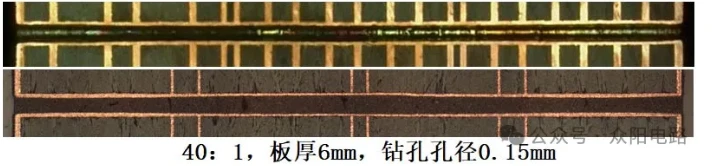

Med en 40: 1 -kapacitetsökning har ATE -produkter ett extra skyddsskikt; Förbättringen av tekniska kapaciteter är inte bara en omformning av konkurrenskraften, utan också ett magiskt vapen för att hjälpa kunder.
Tekniska utmaningar och trender från Ate Board
1. Ökad tillverkningssvårighet: Med ökningen av ATE -brädslager, minskning av linjebredden och avståndet och komprimering av BGA -avstånd fortsätter kraven för anpassningsnoggrannhet, borrnoggrannhet och kopparplätering av enhetlighet i tillverkningsprocessen att förbättra, vilket ökar tillverkningssvårigheten och kostnaden.
2. Nya material och processer: För att uppfylla kraven i hög - frekvens och hög - hastighetstestning har ATE -brädor börjat använda lågförlustdielektriska material (såsom DF mindre än eller lika med) 0,002@10GHz) och mer strängande åldrande resistenta testmaterial, såsom avancerade ytbehandling (såsom elektroplatguld för elektroplat, såväl som Gold / Gold -guld, såväl som Gold -gold -gold -gold -guld, såväl som GULDELIGA PLECILATIONAL PLECTOLATED SELTOPATED SELECTOLATED SELECTOLATED SELTOPATED SELTICE TO SUFTICE TO POFLATE och tillförlitlighet.
3. Intelligens och automatisering: I framtiden kommer ATE -brädor att utvecklas mot en mer intelligent och automatiserad riktning, med snabbare testhastighet och högre noggrannhet. Samtidigt, med populariseringen av tekniker som 5G, IoT och Artificial Intelligence, kommer applikationsområdena för ATE -brädor att bli mer omfattande.
