Hur gömmer man alla jordledningar i PCB och tittar bara på anslutningskablarna när man gömmer komponenter?

Oct 16, 2024 Lämna ett meddelande

I PCB-design är både estetik och elektromagnetisk prestanda avgörande faktorer. En viktig teknik för att förbättra den estetiska och elektromagnetiska prestandan hos PCB-design är att dölja alla jordledningar och anslutningskablar för enheten.

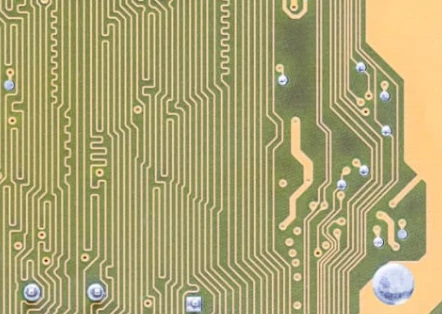

news-442-314



Metod för att dölja alla jordledningar

Syftet med att dölja jordledningar är att få PCB:n att se snyggare och mer estetiskt tilltalande ut, samtidigt som påverkan på elektromagnetisk prestanda minskar. Det finns två metoder för att uppnå detta mål:

1. Använd inre kopparskikt

En konventionell men allmänt förbisedd metod är att använda ett inre kopparskikt. Det inre kopparskiktet kan helt dölja jordledningen, vilket gör att kretskortet ser snyggt och vackert ut. Dessutom kan det inre kopparskiktet förbättra den elektromagnetiska skärmningseffekten.



2. Använd VIAS

VIAS är en metod för att sammankoppla flera lager av PCB-strukturer. Genom att använda VIAS kan designers dölja jordledningar utan att påverka kretskortets estetik. Genom att linda de inre jordledningarna kan designers överföra dem till marken utan att skada PCB-ytans renhet. Denna metod kan också avsevärt minska elektromagnetiska störningar.



Metod för att dölja enhetens anslutningslinjer

I PCB-design är det ibland många komponenter som behöver kopplas till varandra. Om deras anslutningskablar är direkt exponerade på kretskortets yta kommer det inte bara att skada kretskortets estetik, utan också orsaka elektromagnetisk störning. Därför är dolda enhetsanslutningslinjer också mycket viktiga.



1. Använd skikt och inre kopparskikt

I likhet med dolda jordledningar kan designers helt dölja anslutningskablar för enheter med skikt och inre kopparskikt. Denna metod säkerställer kretskortets övergripande estetik samtidigt som den minskar effekten av elektromagnetiska störningar.



2. Använd skiktade ledningar

Layered wiring är en metod för att placera ledningar mellan olika lager av ett PCB. Genom att använda kablar i olika färger kan designers göra ledningarna osynliga, och bara de kablar som förbinder enheterna blir kvar. Detta gör att kretskortet ser renare och mer estetiskt tilltalande ut och kan också förstärka den elektromagnetiska skärmningseffekten.
