I processen förTryckt kretskortproduktionoch tillverkning, reserverade processkanter är praktiska för efterföljande SMT -ytmonteringsbehandling. Reserverade processkanter kan hjälpa till att produktion av plug - i kortets routing och tillägg av lödtoppar på båda eller alla sidor av PCB -kortet. För att hjälpa produktionen kan den främst tas bort efter SMT -produktion.

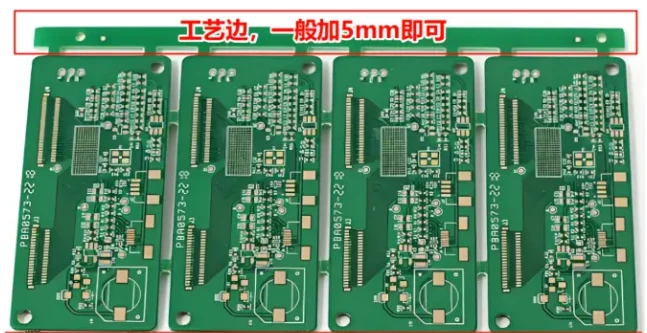

Reserverade processkanter kommer att konsumera fler PCB -kort och därmed öka den totala kostnaden för PCB. Vanligtvis är cirka 3-10 mm reserverat. Bland dem är 5mm den vanligaste bredden.
Andra designkrav för processkanten
(1) De fyra hörnen av processkanten är rundade hörn med en radie på 5 mm för att förhindra fastnat under överföringen.
(2) Anslutningsmetoden för processkanten antar vanligtvis V - Cut Process, snarare än stämpelhålanslutning. Den återstående tjockleken på V - Cut är en - tredje av brädets tjocklek och kan inte skäras i kopparfolie.
(3) Den ledande kopparfolien på processkanten bör vara så bred som möjligt, och linjer mindre än 0,4 mm måste förstärkas med isolering och slitage - resistent behandling.
Specifika designkriterier för processkanter
(1) SMT- eller maskininsatta komponenter kan inte ordnas inom processkanten.
(2) Enheten för handinsatserade komponenter kan inte falla inom ett utrymme på 3 mm över de övre och nedre processkanterna och kan inte falla inom ett utrymme på 2 mm över vänster och högra processkanter.
(3) Den ledande kopparfolien i processkanten bör vara så bred som möjligt, och linjer mindre än 0,4 mm måste förstärkas med isolering och slitage - resistent behandling. Den yttersta linjen bör inte vara mindre än 0,8 mm.
(4) Processkanten kan anslutas till PCB med hjälp av stämpelhål eller V - formade spår, vanligtvis med användning av V - formade spår.
(5) Det bör inte finnas några lödkuddar eller genom hål i kanten av processen.
(6) Enstaka brädor med ett område som är större än 80 mm ² kräver att PCB själv har ett par parallella processkanter, och det bör inte finnas några komponentenheter som kommer in i utrymmet ovanför och under processkanterna.
