I den nuvarande eran av blomstrande digital säkerhetsteknik, från hög-övervakningsnätverk på stadsgator till åtkomstkontroll och larmsystem i intelligenta byggnader, är den stabila driften av olika säkerhetsutrustning beroende av stöd frånkretskort. Som "nervcentrum" för säkerhetsutrustning, integrerar PCB-tillverkningsprocessen precisionshantverk och strikt kvalitetskontroll för att säkerställa dess långsiktiga-stabila drift i komplexa miljöer, vilket lägger en solid hårdvarugrund för säkerhetssystem.
1, Materialval: prestanda först
(1) Val av anpassningsförmåga för substratmaterial
Substratmaterialets prestanda bestämmer direkt kretsens grundläggande kvalitet. FR-4 epoxihartsglastygskiva har blivit det föredragna valet för konventionell säkerhetsutrustning på grund av dess utmärkta kostnadseffektivitet. Dess glasövergångstemperatur är vanligtvis mellan 130 grader och 150 grader, och den kan upprätthålla stabil elektrisk isoleringsprestanda och mekanisk hållfasthet i omgivningstemperaturintervallet -40 grader till 85 grader, vilket uppfyller behoven hos inomhus- och utomhuskameror, vanliga passerkontroller och annan utrustning.
I extrema miljöer uppvisar keramiska substrat unika fördelar. Om man tar ett keramiskt substrat av aluminiumoxid som ett exempel kan dess värmeledningsförmåga nå 20-30W/(m · K), vilket är dussintals gånger högre än FR-4-material. Den kan snabbt avleda värmen som genereras av högeffektschips och är lämplig för användning i högtemperaturmiljöer för fältövervakningsbasstationer. Samtidigt är dess dielektriska konstant så låg som 9-10, vilket resulterar i minimal signalförlust i 5G-frekvensbandet, vilket effektivt säkerställer dataöverföringens stabilitet och säkerställer smidig signalöverföring för säkerhetsutrustning i avlägsna områden.
(2) Noggrann matchning av ledande material
Kopparfolie, som den ledande kärnan i PCB, måste ha prestandaparametrar som är mycket kompatibla med kretskraven. Konventionella kretsar använder ofta elektrolytisk kopparfolie med en tjocklek på 18 µm-35 µm, och dess ytjämnhet Ra kontrolleras till 0,3-0,5 µm, vilket effektivt kan minska högfrekvent signalöverföringsförlust. I säkerhetssystemets kraftmodul, för att bära höga strömmar, väljs kopparfolie med en tjocklek på 70 μm eller till och med 105 μm, kombinerat med en stor ledningskonstruktion, för att kontrollera linjeresistansen på en extremt låg nivå och säkerställa effektiv kraftöverföring.
Med utvecklingen av teknologin appliceras dessutom gradvis glödgade kopparfolier med låg profil på höghastighetssignallinjer-. Dess speciella ytbehandling ökar bindningsstyrkan mellan kopparfolie och isoleringsskikt med 30 %, samtidigt som den minskar signalreflektion, vilket uppfyller de strikta kraven på signalintegritet i hög-videoöverföring i säkerhetsutrustning.
2, Core tillverkningsprocess: lika betoning på precision och effektivitet
(1) Grafisk överföring: Exakt återgivning från design till enhet
Grafisk överföring är ett avgörande steg för att omvandla kretsdesign till fysiska kretsar. Ljusmålningsmaskinen använder en laserstråle för att gravera kretsmönster med en noggrannhet på ± 5 μm på ett filmsubstrat, och sedan använder exponeringsmaskinen ultraviolett ljus för att överföra mönstren till ett kopparbelagt laminat belagt med fotoresist. För att uppnå finare kretsar har avancerad LDI-teknik använts i stor utsträckning, med en minsta linjebredd och avstånd på 2mil/2mil, vilket kan uppfylla ledningskraven för integrerade chips med hög-densitet i säkerhetsutrustning.
(2) Etsning: skärningen av kretsnoggrannhet
Etsningsprocessen bestämmer den slutliga formen på kretsen. Sur järnkloridetsningslösning används vanligtvis för bearbetning av finkretsar, och dess etsningshastighet kan kontrolleras exakt till 15-20 μm/min. Genom sprayetsningsutrustning kan etsningslikformighetsfelet kontrolleras inom ± 5 %. För att förhindra sidokorrosion från att påverka kretsens noggrannhet, använder modern teknik segmenterad etsningsteknik, som först snabbt tar bort stora ytor av kopparfolie och sedan minskar koncentrationen av etslösning för finetsning för att säkerställa att kretsens kanter är snygga.
(3) Laminering av flerskiktskort: stabil konstruktion av tre-dimensionella kretsar
Lamineringen av kretskort med flera-lager kräver exakt kontroll av temperatur, tryck och tid. Vid en hög temperatur på 180 grader och ett tryck på 10-15 MPa smälter epoxihartset i den halvhärdade plåten (PP-plåt) och fyller mellanrummen. Efter 60-90 minuters härdning bildas en stark mellanskiktsförbindelse. För att säkerställa noggrannhet mellan skiktens inriktning används positioneringsstift med hög precision och laserborrningsteknik för att kontrollera mellanskiktsförskjutning inom ± 25 μm, vilket uppfyller kraven för höghastighetssignalöverföring för konsistens mellan skikten.

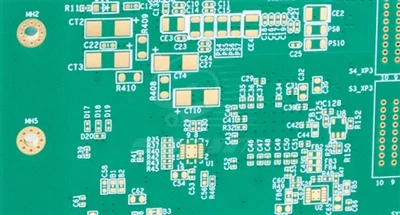

(4) Ytbehandling: Förbättring av prestanda och tillförlitlighet
Tennsprutningsprocess: Genom att använda varmluftsutjämningsteknik bildas ett enhetligt lager av tennblylegering på ytan av kretskortet, med en tjocklek på ca 1-3 μm och god lödbarhet. Den är lämplig för kostnadskänslig säkerhetsutrustning på konsumentnivå, såsom hemövervakningskameror.
Guldavsättningsprocess: använder kemisk avsättning för att bilda ett 0,05-0,1 μm nickelskikt och ett 0,02-0,05 μm guldskikt på kopparytan, vilket effektivt kan förhindra kopparoxidation, med en kontaktresistans så låg som 10m Ω eller mindre. Det används ofta i kommunikationsgränssnitt för avancerad säkerhetsutrustning för att säkerställa stabil signalöverföring.
OSP-process: Organisk skyddsfilm på 0,2-0,5 μm bildas på ytan av koppar genom kemiska metoder, vilket är låg-kostnad och inte påverkar kretsens noggrannhet. Den är lämplig för automatiserad svetsning och används ofta i storskalig produktion av säkerhetsutrustning.
3, Kvalitetsinspektion: nyckeln till att säkerställa prestanda
(1) Kontroll av utseende och storlek
Den automatiska optiska AOI-detektorn kan upptäcka linjedefekter så små som 50 μm genom multispektral bildteknik, med en noggrannhetsgrad på över 99 % för att identifiera kortslutningar, öppna kretsar, skåror och andra problem. Röntgendetektorn AXIX- använder penetrationsavbildningsprincipen för att tydligt visa den interna strukturen av BGA-lödfogar, detektera svetskvalitetsindikatorer som tomrumsfrekvens och säkerställa svetstillförlitligheten hos nyckelkomponenter.
(2) Testning av elektrisk prestanda
Den flygande nåltestaren kan utföra konduktivitetstestning på varje nätverksnod med en testnoggrannhet på 0,1 Ω, och kan snabbt lokalisera kretsbrytningsproblem. För signallinjer med hög-hastighet används en nätverksanalysator för impedanstestning för att säkerställa att avvikelsen mellan den karakteristiska impedansen och designvärdet kontrolleras inom ± 5 %, vilket säkerställer integriteten för signalöverföringen.
(3) Tillförlitlighetsverifiering
Genom rigorösa tester som högtemperaturåldring, hög- och lågtemperaturcykling och våtvärmetestning, simulera den tuffa miljön för säkerhetsutrustning som faktiskt används för att säkerställa stabil och pålitlig prestanda för kretskort under lång-drift.
