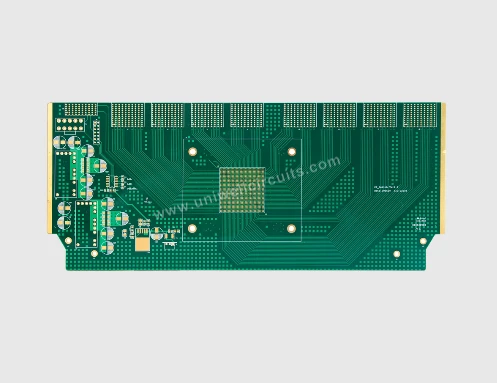

Uniwell Circuits industriella styrkort med 8 lager är gjord avFR-4material, med en brädtjocklek på 2,0 mm, ytbehandlingsmetod av nedsänkt guld, yttre koppartjocklek på 1 oz, och en minsta linjebredd/linjeavstånd på 4/4 mil. Den är lämplig för industriellt kontrollfält och har bra impedanskontroll och tillförlitlighet.
Detta 8-lagers industriella styrkort är designat för scenarier med hög stabilitet och är lämpligt för lång-drift i komplexa elektromagnetiska miljöer eller hög-vibrationsförhållanden. De viktigaste parametrarna är följande:
| antal lager | 8 lager |
| Plåttjocklek | 2,0 mm |
| Minsta bländare | 0,2 mm |
| inre koppartjocklek | Hoz (halv uns) |
| Yttre koppartjocklek | 1 oz |
| ytbehandling | Sjunkande guld (förbättrar lödfogens tillförlitlighet och lagringstid) |
| Minsta linjebredd/linjeavstånd | 4/4mil, Uppfyll layoutkraven för de flesta BGA-förpackningar |
| Minsta avstånd från hål till linje | 0,165 mm, säkerställ elektriskt säkerhetsavstånd |
Jämfört med andra 8-lagers kortprodukter har detta industriella styrkort optimerats vad gäller strukturell styrka och signalintegritet, vilket gör det särskilt lämpligt för användning i automationsutrustning, effektövervakningssystem och industriella gateways. Uniwell Circuits säkerställer strikt processkontroll och materialval (som att använda FR-4 klass TG170 och högre) för att säkerställa att produkten kan bibehålla låg krökning och hög dimensionsstabilitet även i högtemperaturmiljöer.
Dessutom tillhandahåller Uniwell Circuits också en mängd olika FR-4 hög-kortsanpassningstjänster, som täcker en enda produktion från prover till batcher, stödjer snabb prototypframställning av brådskande delar (slutfört inom 48 timmar för 8-lagers kort) och djupt tekniskt samarbete, vilket hjälper kunder att förkorta sin forsknings- och utvecklingscykel.
