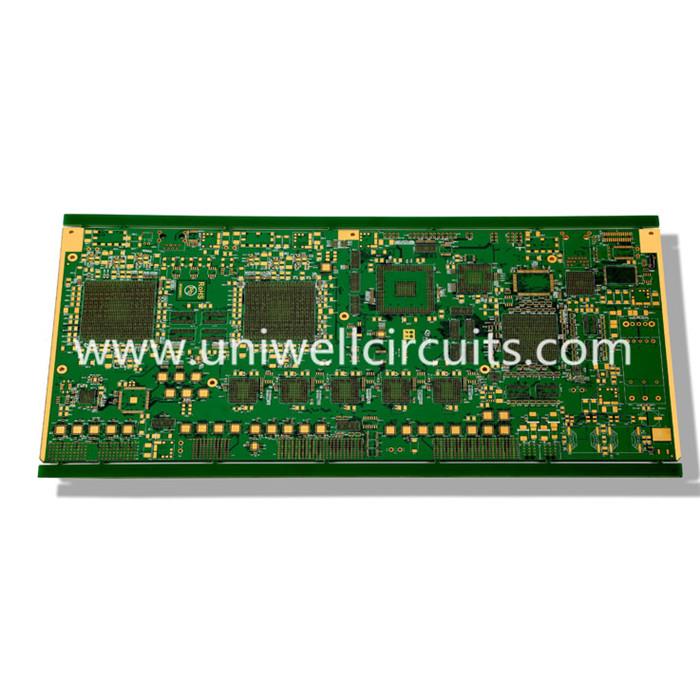

1.Produkt beskriver
Specifikation:
Skikt: 6
Styrstyckets tjocklek: 1,6 mm
Ytbehandling: nedsänkning av guld.
Material: FR4 TG170.
Min linjebredd / linjeavstånd: 8 / 5mil.
Särskild teknik: begravd via
Begravda vias är pläterade kopplingar mellan de inre skikten i en flerskiktad PCB som inte dyker upp på någon av de yttre skikten. Begravda vias skapas genom borrning och kopparplätering av inre lagerkärnan (par) i en flerskiktad PCB på samma sätt som ett standard 2-lager eller för en plåt med flera lager i pläterad genomgående hål. Det finns inget problem med djupet av den begravda via eftersom vid pläteringstidpunkten är hålet öppet i båda ändar och pläteringskemin kan fritt tränga in. Om den begravda via PCB är utformad med begravda vias som passerar mellan jämnt numrerade par av inre skikt, är konstruktionen okomplicerad. Det rekommenderas inte att utforma begravda vior som passerar mellan udda antal inre lager.
Sekventiell uppbyggnad av flerskikts-PCB med flera trycknings-, bindnings- och pläteringssekvenser gör att komplexa inter-anslutningsstrukturer kan byggas.
Om noggrann övervägning tas med praktiken i tillverkningen, kan blinda vi, begravda vias och genomhål vias kombineras på samma PCB.
Begravda vias är mindre kostsamma att tillverka än blinda vi, men som en guide är det osannolikt att användningen av begravda vias sparar kostnader om inte det totala lagret räknas reduceras med minst 4 lager.
Uniwell producerar ett brett utbud av begravda via PCB. Fråga oss att citera.
2. Företagsinformation

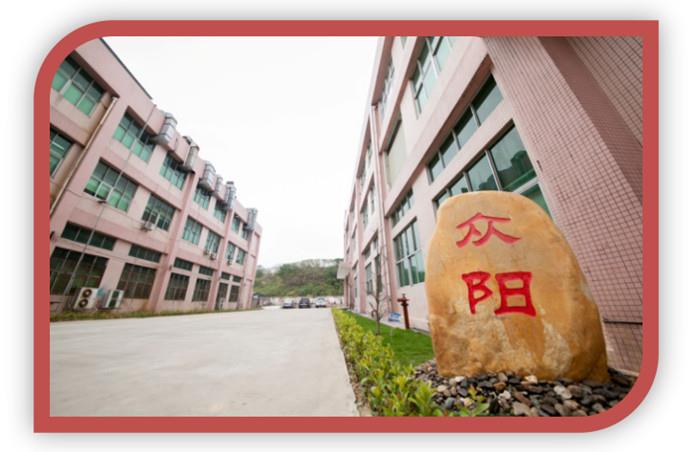

Uniwell Circuits Co., Ltd grundades i Shenzhen, Kina i april 2007. Uniwell Circuits är ett högteknologiskt företag som specialiserat sig på design, utveckling, tillverkning och försäljning av dubbelsidiga och flerskiktiga PCB (high-pressure PCB) med hög precision på snabbvridning, prototyp, medium och stora volymer. Uniwell Circuits har också uppfyllt de högsta internationella tillverkningsstandarderna genom att vara godkänd för dessa kvalitetscertifikat: ISO9001, ISO14001, TS16949. Vi är UL-certifierade för ensidig, dubbelsidig och flerskiktad PCB-produktion och följer alla kraven för IPC och ROHS-standarder.
3. Kvalitetssystem
Att erbjuda högkvalitativa produkter är vår strävan.
4.Kunder distribuerar

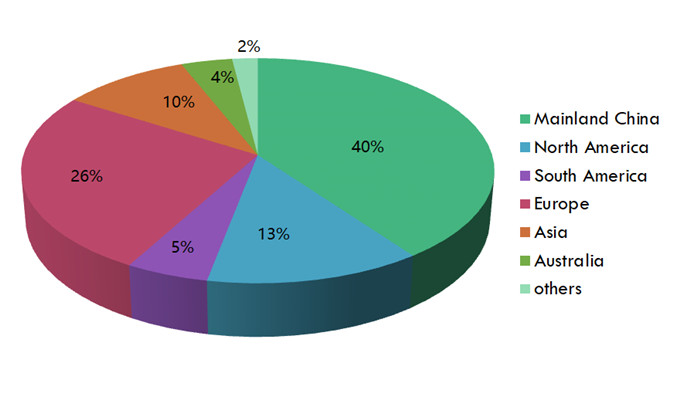

Med 10+ års utveckling exporteras våra produkter till Kina, Taiwan, USA, Japan, Ryssland, Tyskland, Schweiz, Sverige, Storbritannien, Finland, Frankrike, Holland, Italien, Polen, Danmark, Australien, Brasilien, Singapore, Thailand , och Malaysia.
5.FAQ
Fråga: När kan jag få priset?
Vi brukar citera inom 24 timmar efter att vi fått din förfrågan. Om du är väldigt angelägen om att få priset, vänligen ring oss eller berätta i din email så att vi kommer att betrakta din förfrågan prioritet.
F: Hur får jag ett prov för att kontrollera din produktkvalitet?
Efter prisbekräftelse kan du kräva att prover kontrollerar våra produkters kvalitet. Vi accepterar 1-10 stycken eller mer provorder.
F: Hur länge kan jag förvänta mig att få provet?
När du har betalat provavgiften och skickat oss bekräftade filer, är proven redo för leverans om 2-3 dagar.
Proverna skickas till dig via express och anländer på 3-5 arbetsdagar.
Du kan använda ditt eget expresskonto eller förutbetala oss om du inte har ett konto.
Fråga: Vad sägs om ledtiden för massproduktion?
Ärligt talat beror det på orderkvantitet och säsong du lägger ordern.
Generellt sett kommer massproduktionen att skickas till dig via express och anlända på 15-20 arbetsdagar.
Fråga: Vilken fil ska jag erbjuda?
Gerber-fil (protel, power pcb, PADs-fil) eller schematisk behövs för PCB-produktion.
Gerber-fil, Bom, designator behövs för PCBA-produktion och inköp av komponenter.
