Shenzhen Uniwell Circuits Co., Ltd. är en av de ledande tillverkarna och leverantörerna av Uniwell-kretsar 8 ayers Taconic TSM-DS3+FR4 i Kina, stöder även anpassad service till lågt pris. Om du ska köpa högkvalitativa Uniwell-kretsar 8 ayers Taconic TSM-DS3+FR4, välkommen att få offert från vår fabrik.

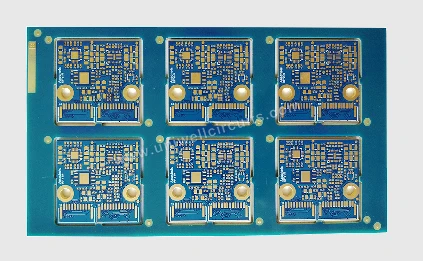

8-lagers Taconic TSM-DS3+FR4-HTG hög-högfrekvent hög-bräda är en distinkt high-end PCB-produkt lanserad av Uniwell Circuist.
| lager | 8 lager |
| Material | Taconic-TSM-DS3+FR4-HTG |
| Blandtryck 1-4L, 5-8L blindhålsmetallkant | |
| blindhål metallkant |
1, Kärnproduktparametrar
Lagerstruktur: 8 lager, med Taconic TSM-DS3 hög-material och FR4-HTG blandat tryckdesign, med blinda hål i 1-4L och 5-8L, och metallkantprocess.
Kortprestanda: Taconic-TSM-DS3 är ett keramiskt fyllt förstärkningsmaterial med en Df så låg som 0,0011 vid 10GHz, en värmeledningsförmåga på 0,65W/M*K och en dielektrisk konstant temperaturavvikelse på endast ±0,2%. Den har extremt låg signalförlust och utmärkt termisk stabilitet.
Processnoggrannhet: Minsta linjebredd och -avstånd kan nå 3/3 mil, strikt följa IPC-standarder för produktion och säkerställa tillförlitlighet
genom multiprocess kvalitetskontroll genom hela processen.
2, Produktfördelar
Genom att balansera egenskaperna för låga överföringsförluster hos hög-material med den höga mekaniska hållfastheten och fördelarna med FR4-skivor, reduceras tillverkningskostnaden avsevärt jämfört med rena hög-frekventa ark, samtidigt som man säkerställer produktionsutbytet för komplexa fler-ark.
Lämplig för scenarier för hög-effekt och hög-frekvent signalöverföring, den kan uppnå låg-temperaturlaminering så låg som 420 grader F, vilket undviker materialförskjutning och hålförskjutningsproblem orsakade av traditionell bearbetning av ren PTFE-plåt med hög-temperatur.
3, Typiska tillämpningsscenarier
Allmänt tillämplig på fält med extremt höga krav på signalstabilitet och värmeavledning, såsom fasstyrda array-antenner, millimetervågsradar, 5G kommunikationsbasstationer, halvledar-ATE-testutrustning och millimetervågantenner för bilar.
