LCD-skärm Stabil flexibel PCB
1.Produkt beskriver
Specifikation:
4-lager flexibelt bräda
Styrstyckets tjocklek: 0,6 mm
Linjebredd / -rymd: 6 / 4mil
BGA: 7.8mil
Lödbrygga: 4mil
Hartspluggning
2. Företagets historia

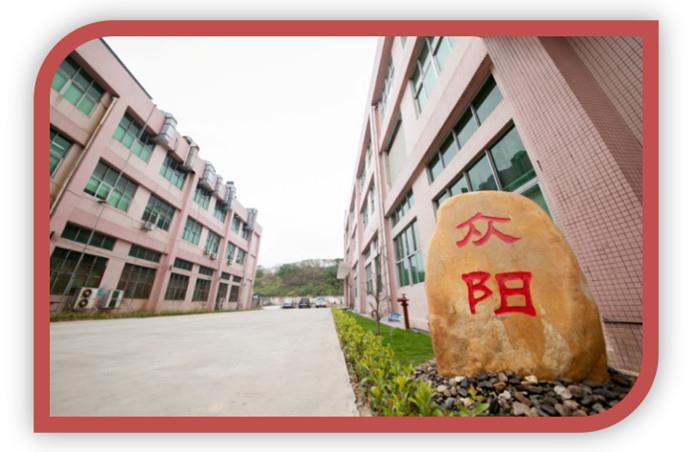

Uniwell Circuits Co., Ltd grundades i Shenzhen, Kina i april 2007. Genom tillväxt och anläggningskonstruktion har företaget kommit fram till sin nuvarande storlek och plats. Att uppmärksamma kundernas behov driver vår teknik och fortsätter att driva tillväxten.
3.Circuit lag design riktlinjer
Material | FR4, CEM-3, metallkärna, |
Halogenfri, Rogers, PTFE | |
Max. Finishing Board Size | 1500x610 mm |
Min. Styrka Tjocklek | 0,20 mm |
Max. Styrka Tjocklek | 8,0 mm |
Begravd / Blind Via (Ej korsad) | 0,1 mm |
Aspect ration | 16:01 |
Min. Borrstorlek (mekanisk) | 0,20 mm |
Tolerans PTH / Tryckpassningshål / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Lågräkning | 40 |
Max. koppar (inre / yttre) | 6OZ / 10 OZ |
Borradolerans | +/- 2 mil |
Lag till lagregistrering | +/- 3mil |
Min. linje bredd / utrymme | 2,5 / 2.5mil |
BGA-tonhöjd | 8mil |
Ytbehandling | HASL, blyfri HASL, |
ENIG, Immersion silver / Tin, OSP |
4.Laddtid för prototyp och snabbsvängning
Vi har möjlighet att erbjuda snabb tur, enkel och dubbel lager, snabbast i 3days, dubbelskikt flex-rigid, snabbast på 4days
artiklar | Flex & Rigid Board | Flexbräda | |||
Normal struktur | Flerskiktsstruktur | Särskild struktur | HDI-struktur | Normal struktur | |
Ledtid (dagar) | 6 | 8 | 10 | 12 | 3-6 |
5.Vär värdet
Exploration & innovation, kontinuerlig förbättring, engagemang för excellens
Att bli ett välkänt varumärke både inom hemmaplan och utomlands högt upp PCB-fält
Är vår alltid strävan.
