Hög frekvenskretskort (HF-kort) är ett speciellt kretskort designat speciellt för högfrekvent signalöverföring. Dess kärnfunktioner inkluderar låg signalförlust, stabil dielektrisk prestanda, exakta bearbetningskrav, utmärkt skärmningsförmåga och enastående värmebeständighet och mekanisk styrka. Dessa egenskaper gör den oumbärlig inom områden som 5G-basstationer, satellitkommunikation, radarsystem, etc.
Detaljerad förklaring av kärnfunktioner
Låg signalförlust: Användning av material med låg förlust som PTFE för att minska-högfrekvent signaldämpning.
Stabil dielektrisk prestanda: Dielektricitetskonstanten (Dk) och förlustfaktorn (Df) förblir stabila vid frekvens, temperatur och fuktighet.
Krav på precisionsbearbetning: strikt impedanskontroll (tolerans ± 2%), lika långa ledningar och speciella processer (som plasmabehandling) krävs.
Utmärkt skärmningsförmåga: isolerar effektivt extern elektromagnetisk störning och säkerställer signalstabilitet.
Utmärkt värmebeständighet och mekanisk styrka: Med en värmebeständighet på över 200 grader är den lämplig för högtemperaturmiljöer.
Jämförelse med vanliga kretskort
| särdrag | Högfrekvent kretskort | Vanligt kretskort (FR-4) |
|---|---|---|
| Material | PTFE, Keramiskt fyllningsharts | Standard FR-4 (epoxiharts) |
| Dielektrisk konstant (Dk) | Låg och stabil (som 2,2-2,6) | Högre (cirka 4,5) |
| Förlustfaktor (Df) | Extremt låg (som 0,001-0,002) | Högre (cirka 0,02) |
| Bearbetningsnoggrannhet | Extremt hög (impedanstolerans ± 2%) | Relativt lös |
| Typiska applikationer | 5G-basstation, radar, satellitkommunikation | Konsumentelektronik, hushållsapparater, industriell kontroll |

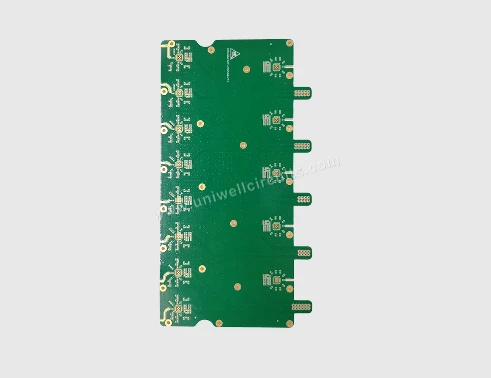

Högfrekventa, tryckta kretskort
