PCB -ytbehandling (beläggning) hänvisar till beläggningen och skyddsskiktet med lödbarhet som kan användas för elektriska anslutningar (tangentbord, kuddar, anslutningshål, ledningar) eller elektriska sammankopplingar utanför lödmaskskiktet. "Ytan" här hänvisar till anslutningspunkterna på PCB som ger elektriska anslutningar mellan elektroniska komponenter eller andra system och kretsarna på PCB, såsom lödkuddar eller kontaktanslutningar.
Bare koppar själv har god svetsbarhet, men det är benäget att oxidation och förorening när den utsätts för luft. Detta är också anledningen till att PCB måste genomgå ytbehandling.
Vilka är fördelarna och nackdelarna med tennsprutning?
Tennsprutning: Även känd som varmluftsutjämning. Den hänvisar till ytbehandlingsprocessen för varm beläggning smält SN/Pb -löd på lödkuddarna och vias på PCB -ytan och jämnande den med uppvärmd tryckluft för att bilda koppar tennmetallföreningar på kopparytan.
Klassificering: Blyfri tennsprutning och blybaserad tennsprutning. Lead Free är att uppfylla kraven på miljöskydd (ROH).
Fördelar: låg kostnad, mogen process, stark oxidationsmotstånd, utmärkt svetsbarhet;
Nackdelar: Ytan på lödkudden kan bilda ett sköldpaddsbakfenomen, och planheten på löddynan är inte tillräckligt hög, vilket gör det svårt att montera mer exakta lödkuddar.
Vilka är fördelarna och nackdelarna med att sjunka guld?
Sjunkande guld: Även känd som sjunkande nickelguld eller kemiskt nickelguld. Den hänvisar till att avsätta en viss tjocklek av nickel på ytledaren för PCB med kemisk metod och sedan ersätta en viss tjocklek av guldskiktet (0. 025-0. 075UM) på nickelskiktet.
Fördelar: Lödplattan för lödkudden, vilket ger skydd för både ytan och sidorna på löddynan. Förutom att vara svetsbar kan den också användas för olika varvsvetsning eller trådbindning;
Nackdelar: Processen är komplex, kostnaden är hög och det finns nackdelar som missad plätering och infiltrationsplätering under specifika förhållanden. Nickelskiktet innehåller 6-9% fosfor. Det mest besvärliga är att på grund av tätheten av guldplätering kan en svart diskeffekt (passivering av nickelskiktet) uppstå, vilket gör det svårt att fästa eller få delar att falla av. Mekanismen för svart skivbildning är mycket komplex, förekommer vid gränssnittet mellan Ni och guld, som direkt manifesteras som överdriven oxidation av Ni. Om tjockleken på det avsatta guldet överstiger 5U kommer det att göra lödfogarna spröda och påverka tillförlitligheten.

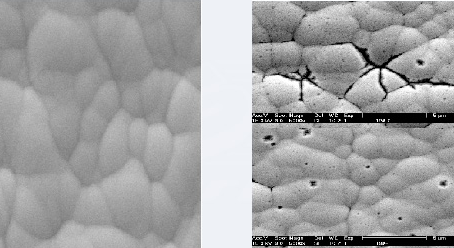

Normalgitter Ng gitter
Vilka är fördelarna och nackdelarna?
Silveravsättning: Det är en process för att avsätta en Ag -beläggning på ytan på PCB -kuddar genom att ersätta Cu med Ag, vilket resulterar i en porös struktur i silverskiktet på mikroskopisk nivå, med en allmän deponeringstjocklek av 0. 15-0. 25um.
Fördelar: Processen är relativt enkel, ytan på löddynan är platt och den kan ge skydd för både ytan och sidorna på löddynan. Kostnaden är relativt låg jämfört med kemisk Ni/Au, och lödbarheten är bra.
Nackdelar: Lätt att oxidera, i kontakt med halider/sulfider, blir snabbt gult/svart, påverkande utseende och lödbarhet. Kemisk silverplätering på lödmaskens PCB -brädor kan också orsaka Jaffe -fenomenet, och felaktig kontroll kan orsaka kortslutningar i kretsen; Upprepad svetsning kan lätt resultera i dålig svetbarhet.
Vilka är fördelarna och nackdelarna med tennavlagring?
Tennavlagring: Det är en koppar tennmetallförening som avsätter en SN -beläggning på ytan på PCB -kuddar genom att ersätta Cu med SN.
Fördelar: Det har samma goda svetsbarhet som varmluftsnivå, liksom en planhet som liknar nickelguld, och det finns inget diffusionsproblem mellan metallerna för nickelguld.
Nackdel: Kort lagringstid. Fenomenet med tenn whiskers är benägna att inträffa, och migrationen av tennviskare och tenn under svetsprocessen kan orsaka tillförlitlighetsproblem.
Vilka är fördelarna och nackdelarna med OSP?
OSP: Även känd som organisk skyddsfilm. Den hänvisar till den kemiska beläggningen av en alkylfenylimidazol organisk förening på ytledaren på en PCB för att skydda ytan på lödkuddar och vias.
Fördelar: Löddynans yta är platt, vilket ger skydd för både ytan och sidorna på löddynan, med låg kostnad och enkel process.
Nackdelar: Filmtjockleken är mycket tunn (0. 25-0. 45UM), vilket lätt kan orsaka dålig lödbarhet på grund av felaktig drift och inte kan anpassa sig till flera lödning, särskilt i den nuvarande blyfria eran. Lagringstiden är relativt kort och kan inte bindas.
