14L ENIG High TG FR4 PCB

1.Produkt beskriver

Specifikation:
Skikt: 14
Styrka tjocklek: 1,60 mm
Ytbehandling: nedsänkning av guld.
Material: FR4 TG170.
Min linjebredd / linjeavstånd: 5 / 6.1mil

Sedan etableringen av Uniwell Circuits har företaget fokuserat på utveckling av PCB-teknik och har gjort stora ansträngningar för att förbättra företagets tekniska nivå och produktionskapacitet inom PCB-området och har uppnått bra resultat. Med professionell produktionsteknik, stabil produktkvalitet , utsökt teknik betyder i branschen ett gott rykte både hemma och utomlands och ger ett stort antal utestående företag med professionella produkter och tjänster.

2. Företagsinformation
Uniwell kretsar PCB tillverkare i Kina. Det hittades 2007 och serverar kunder i över 40 länder från olika elektroniska industrier. Över 70% av produkterna exporteras till Amerika, Europa och andra Asien-Stillahavsområdet.

Uniwell kan uppfylla alla dina behov av PCB-tillverkning, inklusive High Multilayer PCB, Aluminium-baserad PCB, HDI PCB, Rigid-Flex PCB, tung koppar PCB, och PCB-montering också. Våra produkter används i stor utsträckning inom telekom, industriell kontroll, kraftelektronik, medicinsk instrument, säkerhetselektronik, flyg och så vidare. Och ger "PCB One-Stop PCB-lösning" för att möta kundernas olika krav.

Våra fabriker med en anläggning område på mer än 40.000 kvadratmeter med 600 professionell personal, och vi har godkänt ISO9001 certifikat. UL-certifiering och alla produkter uppfyller RoHS-överensstämmelse.

Uniwell Circuits har åtagit sig att tillhandahålla högkvalitativa produkter och tjänster som konsekvent möter och överträffar våra kunders krav på tid, varje gång!

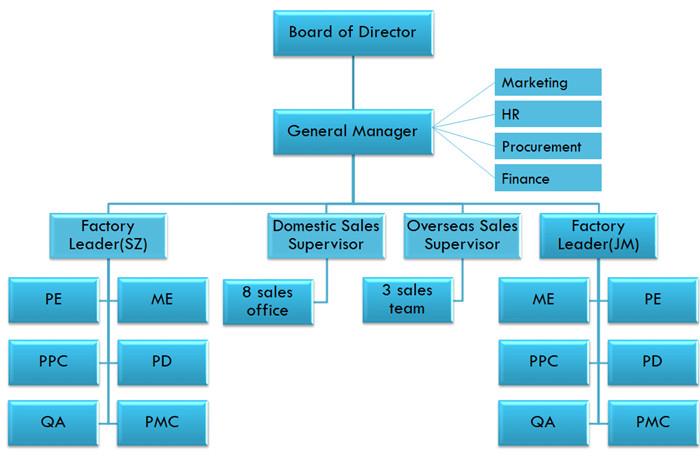

3.Company organisation

4.Teknologi vägkarta
Uniwell Circuits har byggt upp ett kraftfullt FoU-team för att förbättra sin teknologiska kapacitet för högfrekvent, hög TG, hög CTI, impedanskontroll, begravda och blinda hål, styvt flexibelt kombinationsmaterial, aluminiumbas och halogenfri etc.
P: Prototyp SV: Liten volym M: Massproduktion

5. Produktionskapacitet

6.PCB styrelse produktion professionell kunskap.
Tryckt kretskort (PCB) kommer att visas i nästan alla elektroniska apparater. Om det finns elektroniska delar i en viss enhet, är de också inbyggda i olika storlekar av PCB. Förutom att fixera alla typer av små delar, är PCB: s huvudsakliga funktion För att ge elektriska anslutningar till var och en av de ovanstående delarna. När den elektroniska utrustningen blir alltmer komplex behöver fler och fler delar behövas, och ledningarna och delar av PCB blir alltmer intensiva. Den vanliga PCB ser ut så här. nakna brädor, som inte har några delar på det, kallas ofta "PrintedWiringBoard".

Substratet på brädet självt är gjord av isolerande och inte lätt böjt material. På ytan kan se att finlinjematerialet är kopparfolie, ursprungligen kopparfolie är täckt över hela brädet och att bli av med centralen i tillverkningsprocessen av etsning, förbli del för att bli ett nätverk av fina linjer. Dessa linjer kallas ledarmönster eller kablage och används för att ge kretsanslutningar till delar på PCB.

För att fixa delarna på kretskortet svetsar vi dem direkt på ledningarna. I den mest grundläggande PCB-enheten (enpanelen) är delarna koncentrerade på ena sidan och trådarna är koncentrerade på andra sidan. På så sätt vi måste göra hål i brädet så att foten kan gå igenom brädet till andra sidan, så delens fog är svetsad till andra sidan. Därför kallas de positiva och negativa sidorna av PCB Component Side och Löddesida.

Om det finns vissa delar på kretskortet, kan de avlägsnas eller returneras efter att produktionen är klar, då socket kommer att användas när delen är installerad. Eftersom socket löds direkt på brädet kan delarna demonteras i vilo . Följande är ZIF-kontakten (Zero Insertion Force) som gör att reservdelarna (som refererar till CPU) enkelt kan sättas in i uttaget eller avlägsnas. Den fasta fästet bredvid uttaget kan fixas efter att du har infört delarna .

Om du vill ansluta två PCB till varandra använder vi vanligtvis kantkontakten, allmänt känd som "gyllene fingrar". Guldfingeren innehåller många nakna kopparplattor, som faktiskt ingår i PCB-ledningarna. Normalt sätter vi in Guldfingeren på en av PCB: erna sitter i rätt slits på den andra PCB-enheten (allmänt känd som en expansion Slot Slot). I en dator, såsom ett visningskort, ett ljudkort eller något annat liknande gränssnittskort, är det anslutet till moderkortet med ett guldfinger.

Den gröna eller bruna på PCB är lödmaskens färg. Detta skikt är ett isolerande skikt som skyddar koppartråden och förhindrar att delar löds på fel plats. Ett annat lager av silkeskärm skrivs ut på motståndssvetsskiktet. Den är tryckt med ord och symboler (mestadels vit) för att ange positionen för varje del på tavlan. Skärmtryck är också känt som "legend".

Enkelsidiga styrelser
Som vi nämnde, på de mest grundläggande PCB, är delarna koncentrerade på ena sidan, och trådarna är koncentrerade på den andra. Eftersom ledningen bara visas på ena sidan, kallar vi denna PCB ensidig. Eftersom en enda panel i designen av linjer, det finns många begränsningar (eftersom endast en sida, ledningar måste kring vägen ensam inte korsa), så använd endast den här typen av tidiga kretskort.

Dubbelsidiga styrelser
Denna kretskort har ledningar på båda sidor. För att kunna använda båda sidor av ledningen måste du dock ha en lämplig kretsanslutning mellan de två sidorna. "Broen" mellan dessa kretsar kallas ett styrhål (via). Styrhålet är ett litet hål i PCB som är fylld med eller belagd med metall. Det kan anslutas till båda sidor av tråden. Eftersom dubbla paneler är dubbelt så stora som den enkla panelen och eftersom ledningarna kan korsa varandra (runt den andra sidan) är den bättre lämpad för en mer komplex krets än en enda panel.

Flerskiktskort
För att öka det område som kan anslutas, använder flera skivor fler enkelsidiga eller dubbelsidiga kretskort. Multilayerskivor används i ett antal dubbla paneler och placeras i ett lager av isolering mellan varje laminat (kompression). Antal lager på brädan representerar flera skikt av separata skikt, vanligtvis jämn, och innehåller de två mest laterala skikten. De flesta moderkorten är 4-8 lager av struktur, men tekniken kan användas för nästan 100 lager PCB-brädor. Stora superdatorer används ganska lager av moderkortet, men eftersom denna typ av dator kan ersättas med många vanliga datorklyftor har super sandwichplåten inte använts gradvis. Eftersom varje lager i PCB är tätt kopplat är det inte alltid lätt att se själva nummer, men om du tittar noga på moderkortet kanske du ser det.

Styrhålet (via) som vi just nämnde, om det appliceras på en dubbelpanel, måste det vara hela kortet. Men i ett flerskiktskort, om du vill ansluta några av linjerna, kan styrhålet slösa bort något av det andra lagrets line space.Buried vias och Blind vias tekniker kan undvika detta problem eftersom de bara tränger in flera skikt. Blind hålet är att ansluta flera lager av intern PCB till yta PCB utan att tränga igenom hela brädan. Hålet är endast anslutet till den interna PCB, så ljus är inte synligt från ytan.

I flerskiktskretskortet är hela skiktet direkt anslutet till jordkabeln och strömförsörjningen. Så klassificerar vi varje lager som Signal, Power eller Ground. Om delarna på PCB kräver olika strömförsörjningar har PCB vanligen två eller flera lager av kraft och ledningar.
